Q35Y系列多功能液壓聯合沖剪機能對板材、方鋼、圓鋼、槽鋼、角鋼、工字鋼等各種型鋼剪切、沖孔，是各地型鋼大量下料的選購機床，并能對500mm長度以下板料進行折彎。該機床的每一個部件在安全、功能、維護保養以及性能方面都符合高質量要求。
沖孔部位
1.沖孔：包括圓孔、方孔、腰槽孔等異形孔，不承擔磨具的加工制作
2.折彎：在沖孔工位，通過模具的更換可以實現折彎和沖百葉窗等特殊功能。
模剪部位
按客戶實際需求包括：剪口、剪角、開口、V型切角等三個擋塊確保精確定位
剪板部位
帶自動壓料裝置，操作簡便
角剪部位及型剪部位
1.左圖：可以對角鋼進行剪切
2.右圖：圓鋼、方鋼剪切部位有多個不同的孔，可更換刀片，對槽鋼、工字鋼等進行剪切
STRUCTURE AND PERFORMANCE FEATURES:
1、The machine is effcient,intelligent temperature control,Double machine linkage,shear and punching position can be two people at the same time.
2、The machine with automatic holding system,increase productivity and reduce labor intensity.
3、The machine adopted hydraulic driving system and have a perfect structure,with light weight and low noise,stable performance and overload protecting device.
4、This machine is suitable for steel plate,square steel,round steel,channel steel,Angle steel,i-steel to shear,shearing and punching die shear profiles
5、If Punching and die shear work change form a complete set of accessories,can be used for special shape of shear punch,bending plate,V type natch shear and so on.
6、The machine is mainly used for shipbuilding, electric power,bridge Cars,hoisting and transportation,metal structure and various mechanical processing plants,etc,is the first selection of metal construction and other machinery factories etc.

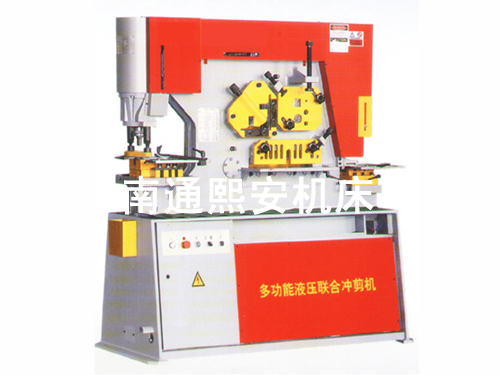

Q35Y系列多功能液壓聯合沖剪機
結構與性能特點：
1、本機器高效型，智能溫控，且是雙擊聯動，剪切和沖孔工位可兩人同時工作。
2、本機器自動壓料剪切，大大提高了功效，降低了勞動者強度。
3、本機器采用液壓傳動，整機結構合理、重量輕、噪音低、輕便可靠且具有過載保護性能。
4、本機器能對板材、方鋼、圓鋼、槽鋼、角鋼、工字鋼進行板料剪切、型材剪切與沖孔模剪等。
5、本機器的沖孔和模剪工位，如果換上本機配套的其他附件，還可作特殊形狀的剪切沖壓、彎曲板料、V型缺口剪切等工藝。
6、本機適用于造船。電力、橋梁、汽車、起重運輸、金屬結構以及各機械叫工廠等，是各地型鋼大量下料的首選機床。
| 技術參數 Technical parameters |
型號
Type |
Q35Y-16 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
沖壓力
Punching pressure |
600 |
900 |
1200 |
1600 |
可剪最大板厚
Max.shearing thickness |
16 |
20 |
25 |
30 |
一次行程可剪板厚*板寬
Shearing sizes of one stroke(w*h) |
8*400
16*250 |
10*480
20*330 |
16*600
25*330 |
20*600
30*355 |
板料強度（n/mm2）
Strenghth of steel plates |
≤450 |
≤450 |
≤450 |
≤450 |
剪切角
Angle of shearing |
7° |
8° |
8° |
8° |
滑塊行程
Ram stroke |
80 |
80 |
80 |
80 |
行程次數（times/min）
Nunber of stroke |
8—22 |
8—22 |
8—22 |
8—22 |
喉口深度
Depth of throat |
300 |
355 |
400 |
600 |
最大孔徑直徑*厚度
Max.diameter of punching*thickness |
Φ25*16 |
Φ30*20 |
Φ35*25 |
Φ38*28 |
主電機功率
Main motor power |
5.5 |
7.5 |
11 |
11 |
機床總長
Overall length |
1640 |
1860 |
2355 |
2680 |
機床寬度
Overall width |
780 |
790 |
960 |
1040 |
機床高度
Overall height |
1770 |
1900 |
2090 |
2300 |
機器重量
Machine weight |
1600 |
2300 |
4000 |
6400 |
